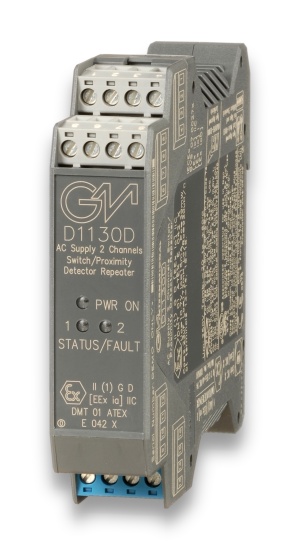

Symbol | D1130 |
Nazwa | Separator-powielacz sygnałów cyfrowych (styk prosty lub NAMUR) z wyjściem przekaźnikowym SPDT i zasilaniem 115…230VAC na szynę DIN |
Producent | GM International |
Zastosowanie | Separator wejśc binarnych dostępny jest w wersji jedno- lub dwukanałowej. Moduł może zostać skonfigurowany do współpracy ze stykiem beznapięciowym lub czujnikiem zbliżeniowym typu NAMUR.Wyjście przekaźnikowe typu SPDT umożliwia dowolną konfigurację wyjścia jako NO lub NZ. Konfigurowalna reakcja na błąd zwarcia/rozwarcia pętli.
|
|
|
|
Pliki do pobrania |
Karty katalogowe | Instrukcje (DTR) | Inne |
|
|
|
|
Dane techniczne |
Sygnał wejściowy
| 1 lub 2 niezależne kanały, styk beznapięciowy lub czujnik zbliżeniowy NAMUR, ON≥2.1mA, OFF≤1.2mA.
|
Sygnał wyjściowy
| przekaźnik typu SPDT beznapięciowy 2A 250Vac 500VA, 2A 250Vdc 80W; sygnalizacja zwarcia/rozwarcia pętli (LED);
|
Zasilanie
| 115...230Vac 50...60Hz lub 100...350 Vdc
|
Atesty
| ATEX, IECEx, UL &C-UL, FM & FM-C , rosyjski i ukraiński GOST, KR ITA20769-EL001 dla zastosowań morskich.
|
Cecha
| II (1) G [Ex ia] IIC, II (1) D [Ex iaD], I (M2) [Ex ia] I, II 3G Ex nA IIC T4, [Zone 0] [Ex ia] IIC, [Ex ia] I, [Ex iaD]
|
Opcje
| Wersje jednokanałowa D1130S lub dwukanałowa D1130D
|
